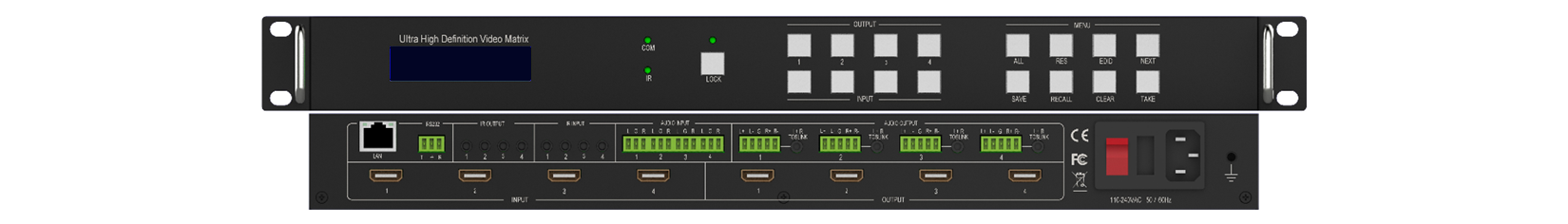

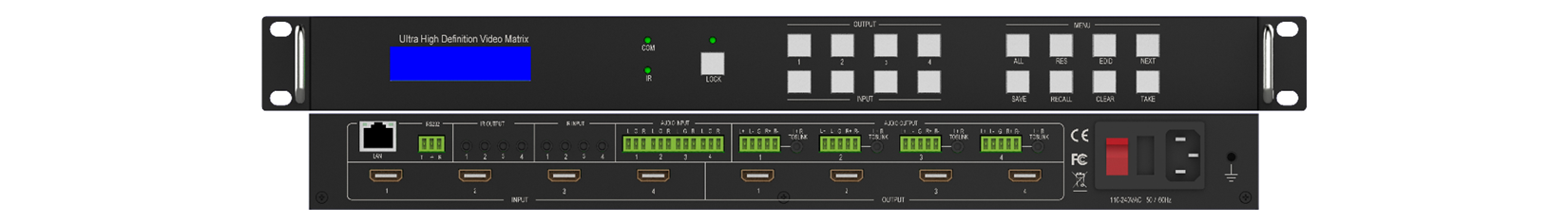

该产品是一款高性能的固化式无缝4K60 HDMI矩阵, 支持4路HDMI输入,4路HDMI输出，每路输入/输出支持的分辨率达到4Kx2K@50/60Hz YCbCr 4:4:4。 支持音频的加嵌和解嵌, 支持4路红外遥控矩阵式切换。支持信号无缝快速切换。本设备可广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。
1. 支持4路HDMI输入，4路HDMI输出，4路凤凰端子音频输入，4路凤凰端子+ 3.5mm音频输出，4路IR输入，4路IR输出；
2. 符合HDMI 2.0和HDCP 2.2/1.4规范；
3. 支持18Gbps视频带宽，最大支持4Kx2K@50/60Hz YCbCr 4:4:4分辨率；
4. 支持4路IR矩阵切换；
5. 支持外部模拟音频加嵌到HDMI码流，支持输出音频解嵌功能；
6. 支持信号无缝快速切换功能，无黑屏、蓝屏、闪屏、裂屏现象；
7. 支持智能EDID管理，更好适应现场多样化的显示设备，提高兼容性；
8. 支持固定分辨率输出；
9. 内置WEB服务器，支持安卓/IOS系统的手机/平板通过浏览器控制矩阵信号切换；
10. 支持面板按键、IR、RS-232、网络以及WEB等多种控制方式；
11. 支持自带拼接功能，可用于电视墙应用。
| 规格 | 4进4出 | 8进8出 |
| 输入端口 | 4*HDMI，4*3P凤凰端子单端模拟音频接口，4*IR IN | 8*HDMI，8*3.5mm L/R音频接口，8*IR IN |
| 输出端口 | 4*HDMI，4*5P凤凰端子平衡模拟音频，4路3.5mm+Toslink数字SPDIF复用接口，4*IR OUT | 8*HDMI，8*3.5mm L/R音频接口，8*IR OUT |
| 视频带宽 | 18Gbps | 18Gbps |
| 协议标准 | HDMI 2.0和HDCP 2.2/1.4 | HDMI 2.0和HDCP 2.2/1.4 |
| 输入分辨率 | 800x600@60Hz,1024x768@60Hz, 1280x768@60Hz,1280x800@60Hz, | 800x600@60Hz,1024x768@60Hz, 1280x768@60Hz,1280x800@60Hz, |
| 1280x1024@60Hz,1360x768@60Hz, | 1280x1024@60Hz,1360x768@60Hz, | |
| 1366x768@60Hz,1400x1050@60Hz, | 1366x768@60Hz,1400x1050@60Hz, | |
| 1440x900@60Hz,1600x1200@60Hz, | 1440x900@60Hz,1600x1200@60Hz, | |
| 1680x1050@60Hz, 1920x1200@60Hz. | 1680x1050@60Hz, 1920x1200@60Hz. | |
| 480p,576p,720p,1920x1080i,1920x1080p, | 480p,576p,720p,1920x1080i,1920x1080p, | |
| 3840x2160@24Hz/25Hz/30Hz/50Hz/60Hz, | 3840x2160@24Hz/25Hz/30Hz/50Hz/60Hz, | |
| 4096x2160@24Hz/25Hz/30Hz/50Hz/60Hz. | 4096x2160@24Hz/25Hz/30Hz/50Hz/60Hz. | |
| 输出分辨率 | 1920x1080@60Hz, 3840x2160@30Hz, | 1920x1080@60Hz, 3840x2160@30Hz, |
| 3840x2160@60Hz, 1280x720@60Hz, | 3840x2160@60Hz, 1280x720@60Hz, | |
| 1024x768@60Hz, 1360x768@60Hz, | 1024x768@60Hz, 1360x768@60Hz, | |
| 1600x1200@60Hz, 1920x1200@60Hz, | 1600x1200@60Hz, 1920x1200@60Hz, | |
| 控制接口 | 1*RS232（凤凰端子），1*RJ45，1*IR | 1*RJ45，2*RS232（1路9针D-Sub接口，1路3.5mm接口），2*IR（1路红外接收头，1路3.5mm接口） |
| 控制方式 | 面板按键、RS-232、TCP/IP、WEB、IR遥控器 | 面板按键、RS-232、TCP/IP、WEB、IR遥控器 |
| 尺寸(mm) | 430(W)X300(D)X44 (H) | 430(W)X300(D)X44 (H) |
| 重量 | 5kg | 5kg |
| 供电电源 | 60W，AC 100~240VAC | 100W，AC 100~240VAC |
| 工作温度 | 0°C ~ 40°C / 32°F ~ 104°F | 0°C ~ 40°C / 32°F ~ 104°F |
| 储存温度 | -20°C ~ 60°C / -4°F ~ 140°F | -20°C ~ 60°C / -4°F ~ 140°F |
| 相对湿度 | 20~50% RH (无凝结) | 20~50% RH (无凝结) |
