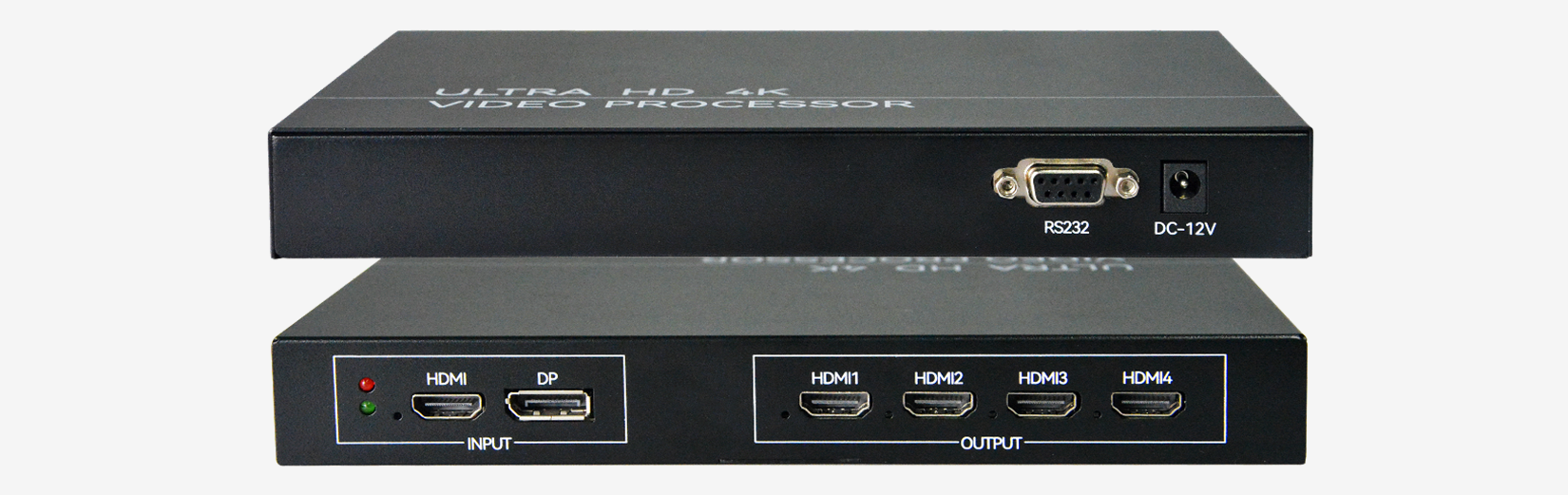

多屏宝是专门针对液晶拼接屏、多通道投影融合等场景需求开发的一款工业级高性能产品。支持3840*2160@60Hz、7680*1080@60Hz以及自定义非标分辨率信号输入，并将信号分割成多路1920*1080@60Hz /1920*1200@60Hz分辨率信号输出，可实现M*N横屏和竖屏拼接点对点不变形显示，并支持多台设备并联使用。产品主要应用于超高分辨率桌面应用、展览展示、视频监控等场合。
多屏宝用于图像信号的接入、处理、显示及控制功能，多屏宝接入显卡输出的超高分辨率信号，将信号平均分配给每块屏幕拼接显示，组合成一个点对点显示的画面。
1. 支持1路HDMI，1路DP输入，4路HDMI输出；
2. 输入支持HDMI2.0，DP1.2协议，HDMI和DP接口二选一使用，最大支持3840*2160@60Hz、7680*1080@60Hz分辨率，并可通过拨码开关自定义非标分辨率输入；
3. 输出支持HDMI1.3协议，支持1920*1200@60Hz、1920*1080@60Hz分辨率输出；
4. 自带拼接功能，支持1*2、1*3、1*4、2*1、3*1、4*1、2*2等多种拼接模式，支持横屏和竖屏拼接；
5. 对输入源进行无压缩、无延时处理，可达到点对点、不变形显示效果；
6. 支持选配3.5mm音频接口，实现音视频信号同步输出；
7. 支持多台设备并联，配合多屏显卡可实现更大分辨率信号采集和处理。
多屏宝规格参数 | |
输入接口 | 1路DP1.2，1路HDMI2.0（DP1.2与HDMI2.0为复用接口，二选一使用） |
1路RS232 IN | |
输出接口 | 4路HDMI1.3 |
1路3.5mm音频接口（选配） | |
电源 | DC：12V/2A |
重量 | 1kg |
尺寸 | 219mm*159mm*28mm |
横屏点对点拼接支持分辨率 | |
1行2列 | 3840*1080/3840*1200 |
1行3列 | 5760*1080/5760*1200 |
1行4列 | 7680*1080/7680*1200 |
2行1列 | 1920*2160/1920*2400 |
2行2列 | 3840*2160/3840*2400 |
3行1列 | 1920*3240/1920*3600 |
4行1列 | 1920*4320/1920*4800 |
竖屏点对点拼接支持分辨率 | |
1行2列 | 2160*1920/2400*1920 |
1行3列 | 3240*1920/3600*1920 |
1行4列 | 4320*1920/4800*1920 |
2行1列 | 1080*3840/1200*3840 |
2行2列 | 2160*3840/2400*3840 |
3行1列 | 1080*5760/1200*5760 |
4行1列 | 1080*7680/1200*7680 |
