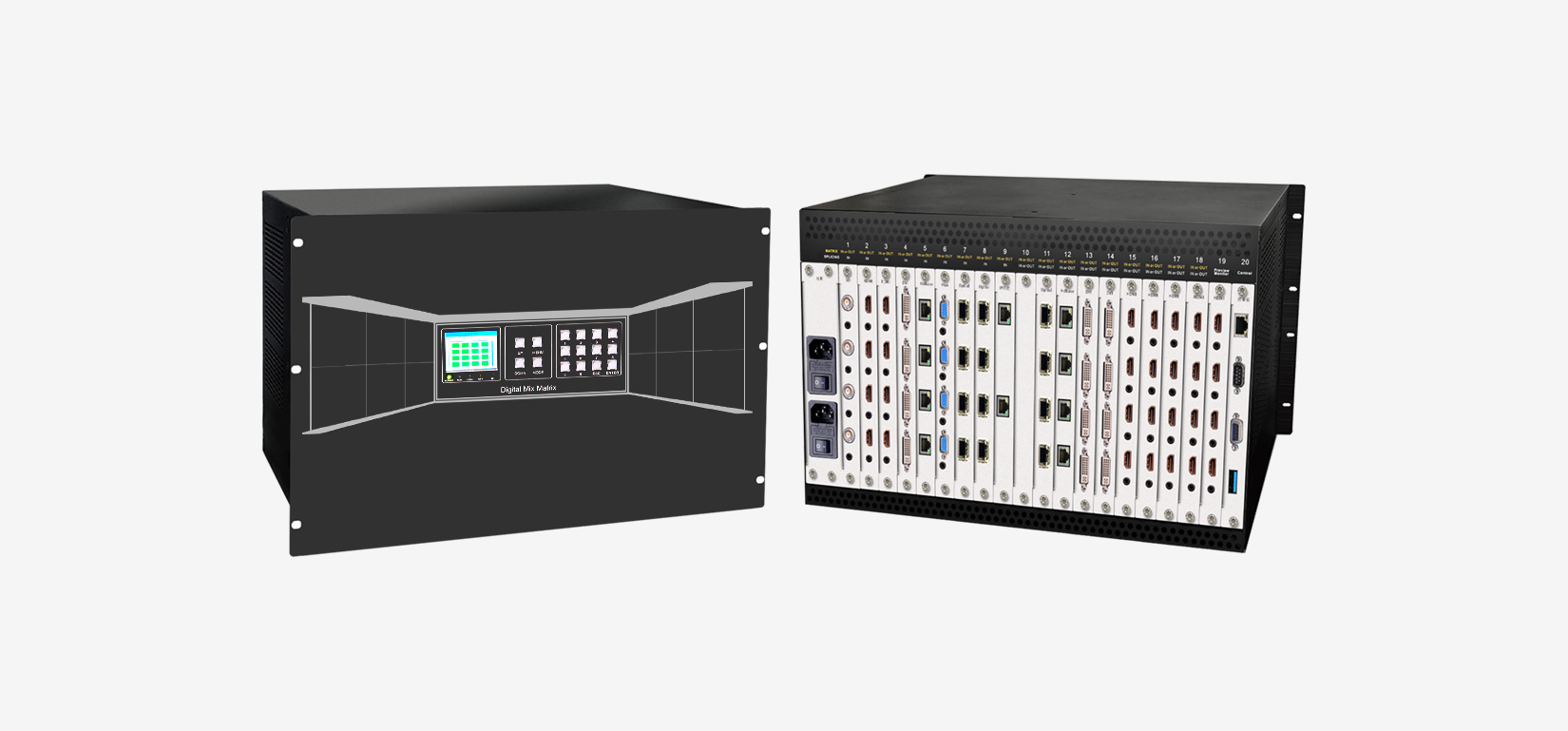

72路 4K无缝混合矩阵

主机背板信号超高带宽背板每路信号带宽不小于26Gpbs，2U机箱主机背板信号总带宽不小于468Gbps，3U机箱主机背板信号总带宽不小于936Gbps，6U机箱主机背板信号总带宽不小于1872Gbps，12U机箱主机背板信号总带宽不小于4160Gbps。

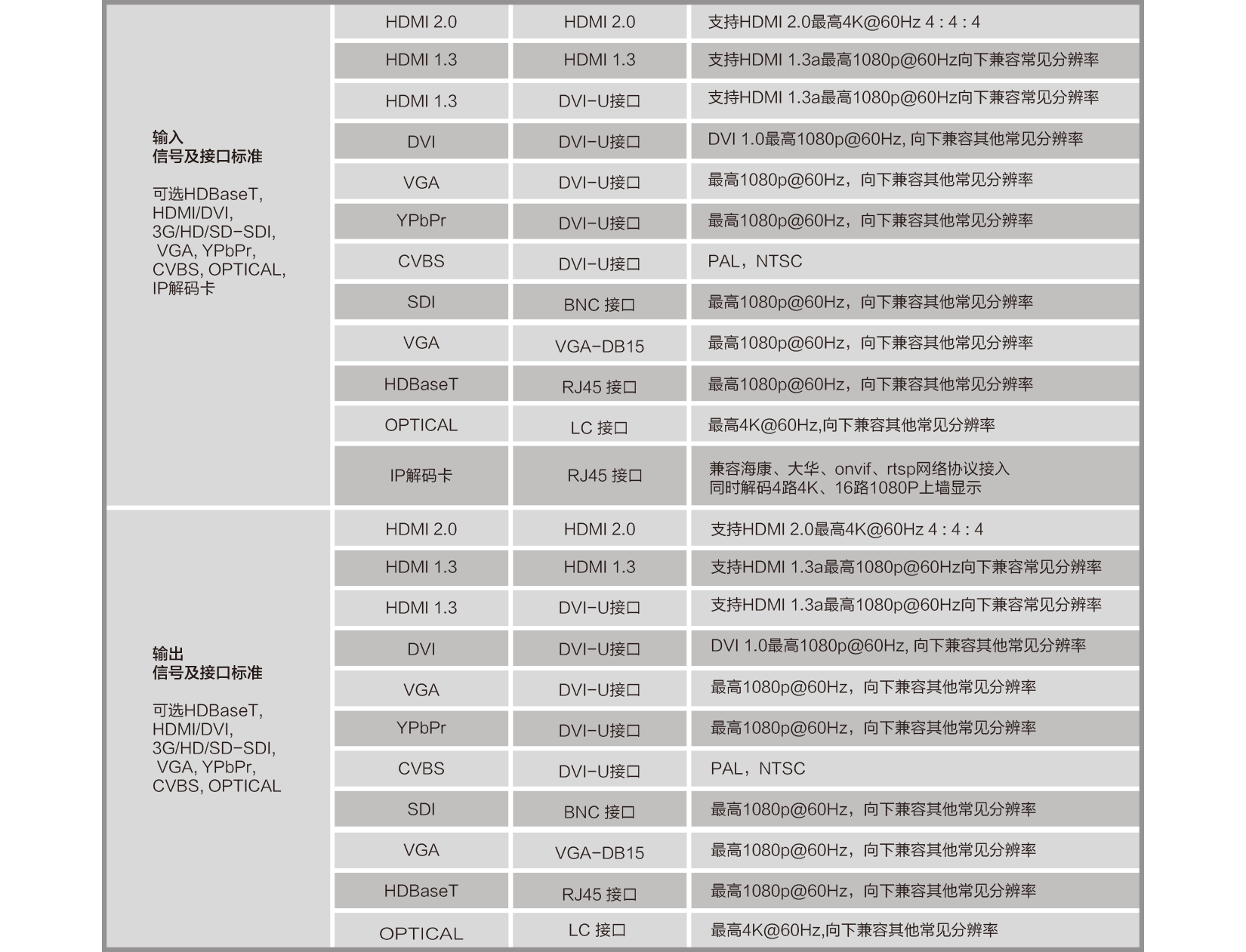

板卡支持多种格式接口具有一卡四路信号输入和输出，板卡接口支持HDMI2.0b（HDCP2.3）、DVI1.2、DP1.4、MPO2.0光纤、3G-SDI、12G-SDI、HDBaseT、VGA、YPbPr、CVBS、IP网络流H.264/H.265编解码等格式，信号输入和输出任意交叉矩阵切换。

输入板卡混插结构支持将输入板卡混插至输出卡插槽中，从而可以增加机箱输入板卡的总数量，为用户节省成本的同时可以满足用户的定制需求。

支持4K@60 4:4:4全色彩像素支持4K@60Hz 4:4:4全色彩像素点对点超清输入和输出，图像输入至输出过程无压缩、无失真、无丢帧、无卡顿，输出颜色编码格式支持RGB和YCbCr（YUV）色彩空间选择。

4K@60 4:4:4超高清信号处理4K@60Hz 4:4:4输入信号可通过低分辨接口输出，在3G-SDI、HDBaseT、VGA、YPbPr、CVBS接口输出完整的输入画面，所有通道全部为4K@60Hz图像处理引擎。

输入信号无缝切换输入信号在不同接口类型，不同分辨率和刷新率间任意切换时（如4K信号和2K信号切换），无缝不黑屏、闪屏、抖动、撕裂等中间过渡状态，切换延时毫秒级。

支持输入外接3.5mm模拟音频和内嵌随路音频切换每路信号输入具有3.5mm模拟音频输入，可在信号内嵌音频或外接3.5mm模拟音频中选择，每路信号输出内嵌音频和3.5mm模拟音频同步输出，切换时音频跟随视频同步切换。

IR红外、RS-232/485、IP网络、按键、触摸屏控制具有IR红外、RS-232、RS-485、IP网络、按键、电容触摸屏等通信和控制方式对设备进行控制和管理。按键和液晶屏可对信号源切换、预案调取和保存取进行操作；电容触摸屏可对信号源切换、预案调取和保存，支持设备的温度、电压、风扇转速、网络信息等运维信息显示。

多类型客户端软件控制支持PC电脑C/S版本客户端软件，Web页面控制B/S简易版，Web页面控制B/S完整版实现对设备的控制操作、参数配置、运维管理等。

机箱全模块化通信结构设备采用并行控制总线、数据交互式技术架构设计，使用全模块化、分布式通信处理方式。背板各通道独享带宽全交叉数据传输，控制总线模块通信，各功能的子模块由独立的MCU控制并各自运行。由主控分别进行调度，实现各模块间的通信相互无阻塞，无需排队等待，高效的执行指令。支持中英文繁体英文以及国产和国外主流的操作系统.

插卡式热插拔结构插卡式热插拔结构设计，可以任意组合即插即用，便于用户选配和现场升级扩容，提高设备可维护性。设备电源、各类接口输入卡和输出卡、控制卡等模块支持带电热插拔，任一板卡故障或异常均不会影响整个系统的正常运行。设备具有状态自动恢复功能，用户可以在系统运行的情况下直接更换信号输入卡、输出卡等。

板卡具备硬件运行状态指示灯功能输入板卡、输出板卡、多功能卡和主控卡均具备硬件运行状态指示灯，通过指示灯可实时监测板卡有无信号和运行状态等情况。

支持输入、输出线缆链路连通检测实时监测信号源与输入通道接口，输出通道接口与显示设备之间连接的线缆是否连通，通过客户端控制软件可实时查看各个输入、输出通道的线缆插拔在线状态，即可让操作人员更直观的操作设备，又可高效地让运维人员对整个系统进行快速维护。

硬件运维监控和实时告警支持硬件监控和运维功能，监控内容包括冗余电源数量及输出电压、主板交换核心温度、主板温度、机箱温度、风扇转速等，对设备运行状态进行实时监测。运维信息的获取及控制协议对外开放，方便各类运维平台实时对设备的运行状态进行运维监控管理。当客户端控制软件监测到交换核心温度、主板温度和机箱温度过高时，软件平台红字告警并弹窗提醒，如温度进一步升高达到极限阀值设备会进行蜂鸣器报警。

支持多电源冗余备份支持配置双电源或三个电源冗余备份，在供电不稳的环境中配备多个电源，将其接入到不同的供电网络或自建UPS中。当多个电源同时供电时，设备电源主板自动对各个供电电路负载功率均衡；一旦某路供电发生故障，设备将自动调整冗余电源功率，实现设备的不间断运行。

中控功能端口扩展和备份具有中控扩展功能和冗余控制备份，最大可同时包含16路220V/3A三触点继电器，16路RS-232通信、16路RS-485通信，16路IO逻辑电平输入、16路IR红外输出，1路IR红外输入（具备IR红外学习功能）。可将中控各功能配置为双端口复制模式，用于中控控制冗余备份。

支持输入和输出通道名称自定义用户可通过客户端控制软件设置输入和输出通道的名称，在输入信号源列表、输出通道列表中独立修改，可实现名称内容自定义、信号源名称显示功能。

支持输入和输出线缆长线放大和驱动支持输入端信号均衡放大等级设置，通过配置均衡参数来增加输入线缆长度；具有输出端口预加重放大技术，对输出的驱动电流（预加重）和摆幅等级进行设置，提升输出传输线缆的长度性能，使信号画面更稳定。

支持输入信号检测用户可通过客户端控制软件实时监测所有接入设备的信号源信息，输入接口能够实时侦测输入信号的分辨率，可查看详细的信号源参数。

支持输出端口通道映射支持输出端口通道映射技术，设备输出通道与显示单元连接线无需一一对应，任意连接后通过端口通道映射可以实现显示单元绑定与端口顺序绑定。先线缆连接后设置输出通道与显示设备的绑定关系。

支持所见即所得实时可视化设备管理客户端控制软件采用虚拟机箱图形化方式，实现对设备所见即所得可视化管理，真实地展示设备完整的配置信息。可实时查看设备的输入、输出信号端口配置的类型；冗余电源和冗余控制卡的配置状况；各个信号端口和控制端口的运行状态全部与实物实时同步。并可直接对相应端口进行控制、参数设置和固件升级。

支持输入通道自定义EDID导入支持输入卡的EDID协议在线文件格式导入，将用户编辑自定义的EDID数据文件导入升级至单个通道或整张板卡的全部通道，使信号源输出的信号符合用户需求的图像格式。

支持输入通道OSD字符叠加支持对输入通道进行OSD字符叠加，以方便用户实时掌握信号源信息，便于管理维护。可以设置显示区域，支持文字大小、文字颜色、文字位置、文字背景色等。

支持通道分组和设备分组的控制和管理单台设备可配置分割为5个独立设备分组，每个设备分组均支持独立的通道切换、画面分割以及场景预案调用和保存，各自独立互不影响。

支持输入和输出通道分组管理支持将5个独立分割的分组进行输入全漫游和输出分类切换管理，输出可创建多个单步切换分组、同步切换分组、拼接分组和功能分组，更方便直观的操作和管理。

支持更多场景预案保存和自动轮询执行支持场景预案保存和调用，硬件内部可保存不少于5组×1280个共6400个场景预案，所有场景预案支持定时单步执行也可设定为自动轮询，场景预案调用无缝切换。

支持256个客户端用户独立或同时操作管理设备设备支持256台PC电脑通过客户端控制软件控制，支持客户端单独或同时控制和管理设备。可实时对设备进行切换和管理等操作，控制客户端可实时同步显示设备的切换状态和各项数据。所有用户的每一步操作可实时同步显示，设备的切换状态和各项数据信息保持一致。

支持断电或故障时现场保护和恢复设备断电或故障时各项切换状态和参数自动保存，实现现场保护。对设备掉电前的实时操作进行保护和状态存储记忆，当供电恢复后设备自动恢复掉电前的各个工作状态。

支持设备授权管理支持设备通过客户端软件对设备进行授权管理。通过获取主控卡的ID信息来配置设备的使用到期时间，可以配置任意次数的授权信息和任意到期时间的设定。
